Toda la materia está formada por atomos que tiene un núcleo positivo y electrones negativos en la corteza.
Un cuerpo está cargado y tiene energía electrica cuando tiene electrones de más o de menos.
Si tiene mas electrones la carga sera negativa.
CIRCUITOS Y COMPONENTES ELECTRICOS
Un circuito está formado por conductores que forman circuitos cerrados por donde pasan los electrones.
Un circuito elemental tiene un generador, conductores y un receptor.
También se instalan en el elementos de maniobra y control.
Los elementos de control más habituales son:pulsador, interruptor, conmutador, llave cruce y relé.
CIRCUITOS EN SERIE Y PARALELO
Hay varias formas de conectar los elementos de los circuitos eléctricos:
Circuito en serie: se conecta los elementos uno detrás de otro y cada elemento está sometido a una tensión diferente pero a todos les recorre la misma intensidad de corriente. Si uno de los elementos se desconecta todos quedan sin corriente.
Circuito en paralelo: todos los elementos se conectan a los misnos dos puntos. En estos circuitos todos los elementos están a la misma tensión y por cada uno recorre una intensidad de corriente diferente.Si se desconecta uno los demas siguen funcionando.

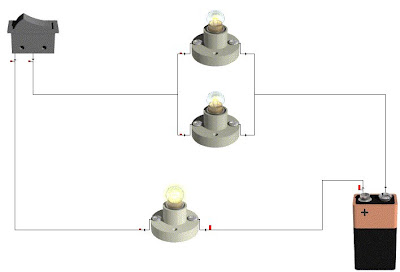

Circuitos mixtos: son una mezcla de serie y paralelo ACTIVIDADES
Circuito en serie
1¿Lucen las bombillas normalmente? No porque el voltaje se reparte entre ambas bombillas.
2¿Qúe ocurre si se funde una bombilla? Se apagan las dos ya que el circuito se queda abierto.
3¿Qué pasa si le hacemos un cortocircuito a una bombilla? Esa bombilla deja de funcionar y la otra luce más.
Circuito en paralelo
1¿Lucen las bombillas normalmente? Lucen perfectamente porque estan directamente conectadas al generador.
2¿Que ocurre si se funde una bombilla? Que la otra se queda encendida porque esta conectada al generador.
3¿Qué pasa si le hacemos un cortocircuito a una de la bombilla? Se apaga las dos porque toda la corriente se va por el cortocircuito. Pero es peligroso porque es un cortocircuito al generados
MEDIDAS DE MAGNITUDES ELECTRICAS
El voltaje mide el nivel de energía de las cargas en votios para ello se usa un voltímetro que se conectaen paralelo. El voltaje de la pila se reparte entre los elementos del circuito en serie.
La intensidad de corriente mide la cantidad de carga que pasa èn cada segundo por un conductor, su unidad es el amperio (A). Para medir la intensidad se utiliza el amperímetro que se intercala en el circuito abriendolo en la parte donde queremos medir la corriente. La intensidad de corriente es la misma en todas las partes de un circuito en serie.
MEDIDAS EN UN CIRCUITO EN PARALELO
En un circuito en paralelo se tiene el mismo voltaje en cada elemento del paralelo que coincide con el total.
La corriente electrica que sale de la pila se repartre entre las distintas ramas del paralelo.
LA LEY DE OHM Y LA LEY DE LA POTENCIA
Cualquier conductor de la corriente se simboliza mediante una resistencia
La resistencia de un conductor mide la oposicion que hace al paso de la corriente.
.
